4、吊杆与根部角钢采用焊接方式连接，吊杆与横梁采用螺纹方式连接，各部件做好防锈处理后方可进行安装。

　　6、支、吊架不得设在风口、阀门、检查门及自控机构处；吊杆不宜直接固定在法兰上。

　　1) 水平风管:当直径或长边尺寸小于400毫米时，间距不应大于4米；大于或等于400毫米时，不应大于3米；并应在适当位置设固定卡。

　　2) 垂直风管:间距不得大于4米。当建筑物层高在4米以上时，每层的风管固定件不得少于2个。室外风管的支、托架应直接托于法兰下。

　　3) 当水平悬吊的主、千风管长度超过20米时，应设置防止摆功的固定点，每个系统不应少于1个。

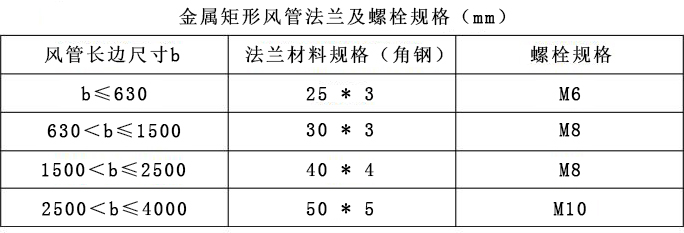

　　2) 金属风管法兰材料规格不应小于下图的规定。中、低压系统风管法兰的螺栓及铆钉孔的孔距不得大于150毫米；高压系统风管(防排烟系统按高压系统执行)不得大于100毫米。矩形风管法兰的四角部位应设有螺孔。

　　风道法兰螺栓安装孔应采用机械加工，不得用气割等热加工开孔，法兰上距风道边缘的安装孔中心距风道边缘不得大于50毫米，风管法兰的焊缝应熔合良好、饱满，无假焊和孔洞；法兰平面的允差为2毫米，同一批量加工的相同规格法兰的螺孔排列应一致，并具有互换性。风道法兰与风道铆接前做好防锈处理，铆接应牢固、不应有脱铆和漏铆的现象；翻边应平整、紧贴法兰，其宽度应一致，且不应小于6毫米；咬缝与四角处不应有开裂与孔洞。

　　4、风管咬缝必须紧密、宽度均匀，不得有孔洞。半咬和胀裂等缺陷。直管纵向咬缝应错开，交错距离不得小于50毫米。

　　1) 圆形风管(不包括螺旋风管)直径大于等于800毫米，且其管段长度大于1250毫米或总表面积大于4㎡均应采取加固措施。

　　2) 矩形风管边长大于630毫米，保温风管边长大于800毫米，管段长度大于1250毫米或低压风管单边平面积大于1.2㎡，中、高压风管大于1.0㎡，均应采取加固措施。

　　1) 风管的加固可采用楞筋、立筋、角钢(内、外加固)、扁钢、加固筋和管内支撑等形式；

　　3) 角钢、加固筋的加固，应排列整齐、均匀对称，其高度应小于或等于风管的去兰宽度。角钢、加固筋与风管的铆接应牢固、间隔应均匀，不应大于220毫米；两相交处应连接成一体；

　　4) 管内支撑与风管的固定应牢固，各支撑之间或与风管的边沿或法兰的间距均匀，不应大于950毫米；

　　5) 中压和高压系统风管的管段，其长度大于1250毫米时，还应有加固握补强。高压系统金属风管的单咬口缝，还应有防止咬口缝胀裂的加固或补强措施。

　　8、风管外观质量应符合国家质量检验评定标准的规定，表面凹凸量不大于5毫米，折角平直、圆弧均匀、两端平行、无明显翘角，螺孔距必须具备互换性，矩形法兰的四角处应设螺孔。

　　10、在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6毫米。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。

　　1) 风管内严禁其他管线) 输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口。

　　12、风管的安装应由大至小，先干管后支管，由下至上进行，安装前应具备以下条件:

　　13、风管法兰连接时，先把两个法兰对正加垫把紧，螺栓对称紧固，螺母相应紧固在一面，立管法兰螺母应在法兰下面，把紧后的法兰，组对管件接口应严密。

　　14、风管无法兰连接时，接口处应严密牢固。矩形风管四角必须有定位及密封措施，风管连接两平面应平直，不得错位及扭曲。

　　1) 棕麻绳均匀磨损不大于百分之十五可降级使用，超过百分之十五则不得使用。

　　3) 起吊时，当风管离地面200毫米 ~ 300毫米应停止起吊，仔细检查其各部受力点、重心和绳扣，没问题再起吊。

　　4) 风管吊至安装位置时，应用钎子棍插入法兰孔，对准螺栓孔调整风管位置，然后穿入螺栓紧固。

　　16、钢板风管与砖、棍凝土风道的插接应顺气流方向，风管插入端与风道表面应平齐，并进行密封处理。

　　17、风管穿出屋面，设计无规定时应设置井口，并设防雨罩。井口与风管米乐M6 米乐平台连接处应密封，出屋面风管应设固定装置，其装置严禁与避雷装置接触。

　　18、风管穿墙或楼板必须用金属套管，套管和风管之间，应有5毫米 ~ 10毫米的间隙；套管至少应高出地面20毫米，穿墙套管应与装饰面平齐。

　　19、风管伸入外墙时，其墙内部分必须做保温处理，孔洞必须填充密实，避免出现冷桥现象。

　　1) 应选用防腐、防潮、不透气、不易霉变的柔性材料。用于空调系统的应采取防止结露的措施；用于净化空调系统的还应是内壁光滑、不易产生尘埃的材料；

　　2) 柔性短管的长度，一般宜为150 ~ 300毫米，其连接处应严密、牢固可靠；

　　4) 设于结构变形缝的柔性短管，其长度宜为变形缝的宽度加100毫米及以上。

　　1) 低压系统风管的严密性检验应采用抽检，抽检率为5%，且不得少于1个系统。在加工工艺得到保证的前提下，采用漏光法检测。检测不合格时，应按规定的抽检率做漏风量测试。

　　2) 中压系统风管的严密性检验，应在漏光法检测合格后，对系统漏风量测试进行抽格，抽检率为20%，且不得少于一个系统。

　　三、阀门安装1、阀门应安装在便于操作的部位，必须操作灵活，矫正在运输过程中的变形，保证使用功能。安装的部位应正确，型号、规格符合设计要求。

　　1) 防火阀安装易熔件应迎气流方向，不得反装，且应在系统安装后装入。防火阀安装后应做动作试验，阀板启闭应灵活，动作应可靠。防火分区隔墙两侧的防火阀，距墙表面不应大于200毫米。

　　2) 排烟阀(排烟口)及手控装置(包括预埋导管)，预埋管不应有死弯及瘪陷。

　　四、各类风口安装1、各类风口安装位置应正确，转动部分灵活，外露部分平整。同一房间内标高应一致，排列整齐。

　　3、铝合金风口应单独固定在顶棚上，不得固定在垂直风管上，风口与顶棚固定宜用木框或轻质龙骨，顶棚的孔洞不得大于风口的外边尺寸。

　　4、防火风口由铝合金单(双)层百叶风口和超薄型防火调节阀组成；防火风口安装时，先将两部分拆开，将防火调节阀用拉铆钉或自攻钉固定在连接法兰上，再将百叶风口与防火阀重新连接。

　　五、风机安装风机安装选用材料和安装方法详见图集《防排烟系统设备附件选用与安装》(07K103-2)。

　　1、通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩(网)或采取其他安全设施。
