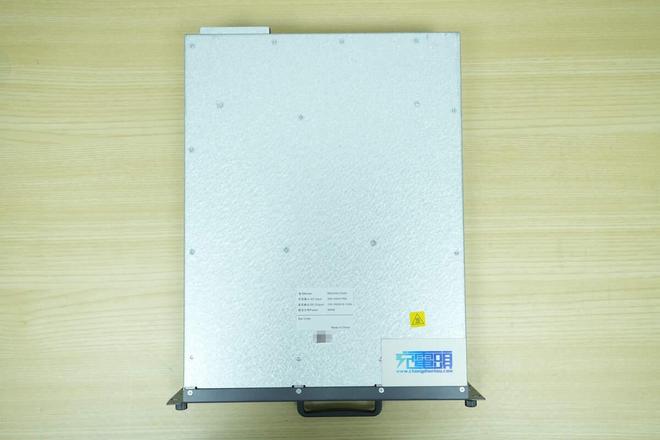

充电头网采购到了英飞源REG1K0135A2新能源汽车充电模块，这款模块采用金属外壳，通过螺丝组装，机身正面粘贴信息标签。充电模块采用三相交流输入，支持260~530V输入电压，支持150-1000V直流输出，输出电流为133A，额定输出功率40kW，适配800V平台的新能源汽车充电。
英飞源这款充电模块采用全新拓扑和全碳化硅设计，综合转换效率＞96%，峰值转换效率＞97%，模块内部采用专利的功率管散热器一体化设计，并进行灌胶处理，可靠性远高于传统风冷散热产品。下面充电头网就带来英飞源这款新能源汽车充电模块的拆解，一起看看内部的设计和用料。
英飞源REG1K0135A2充电模块采用金属外壳，内部PCBA模块通过螺丝柱固定在壳体上。
机身前面板两侧设有固定螺丝，左侧设有LED指示灯和拨码开关，中间位置设有提手和散热风扇。
看完了英飞源这款新能源汽车充电模块的外观展示，下面就进行拆解，一起看看内部的设计和用料。
首先拧开前面板的固定螺丝和机身侧面的固定螺丝，内部PCBA模块通过导线连接。

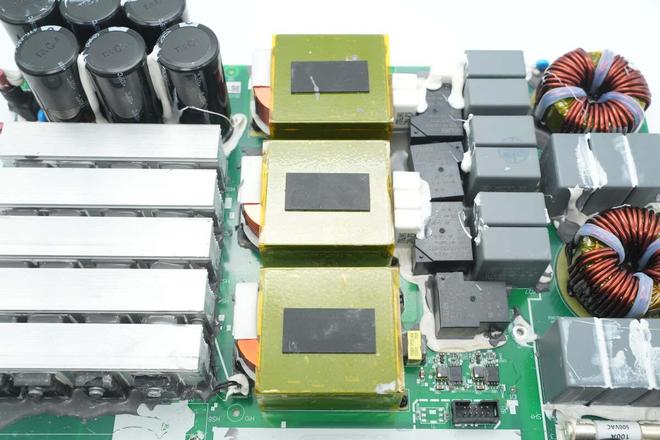

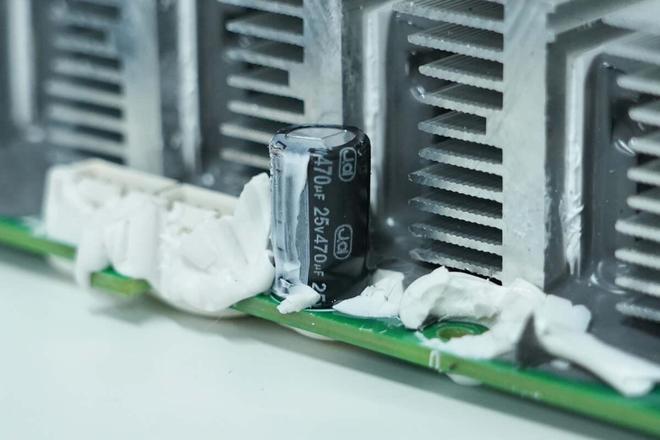

PFC模块正面一览，左上角为交流输入端，设有保险丝，压敏电阻，下方设米乐M6 m6米乐有安规X2电容，共模电感。右侧设有继电器和启动电阻，中间位置为PFC升压电感。右侧上方为辅助电源，下方散热片为PFC开关管和整流管散热，右侧下方设有高压滤波电容。贴片元件涂有灰色胶水密封覆盖。

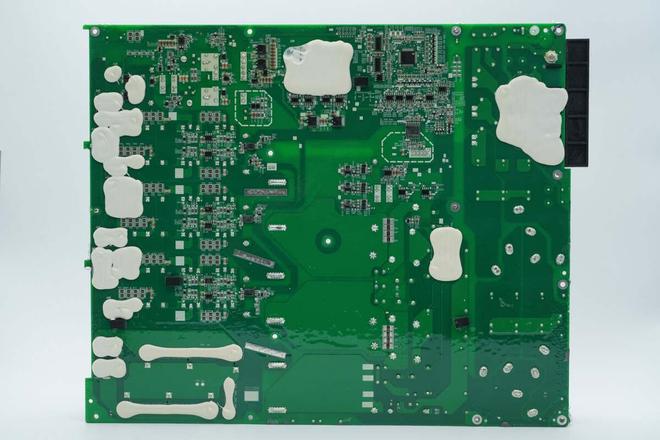

PFC模块背面设有PFC控制器，运放，稳压芯片，隔离芯片和驱动器。对应过孔焊点和电压取样电阻位置打胶密封。
软启动继电器来自高登，型号GK-A-1A-12DHCFT，内置一组常开触点，触点容量40A 250V，线V。

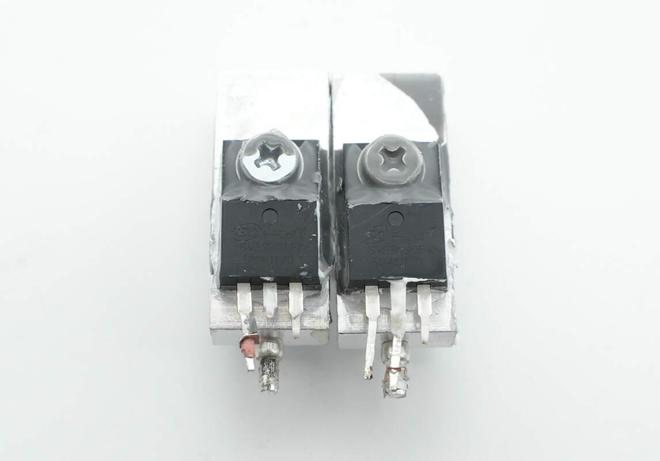

两颗电阻来自永星电子，为RMG10功率型塑封电阻，规格为15Ω，采用TO220封装。

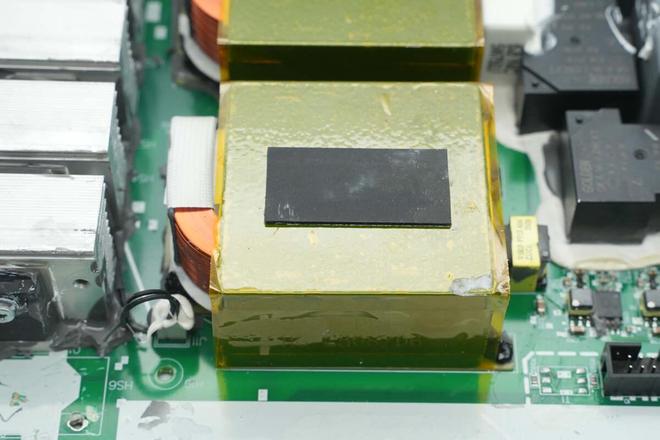

PFC升压电感采用扁铜线绕制，磁芯缠绕胶带绝缘。左侧散热片设有热敏电阻用于检测温度。
用于电流采样的隔离芯片来自德州仪器，型号AMC1200B，为高精度隔离放大器，采用SOIC8封装。

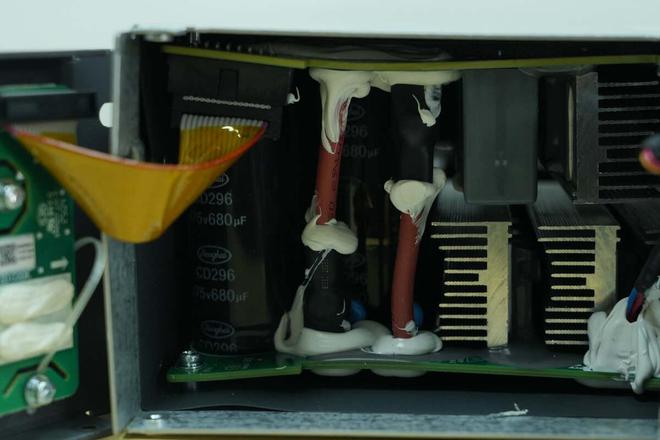

输出滤波电容来自江海，为CD296系列长寿命电解电容，规格为475V680μF，3并2串连接，电容之间打胶加固。

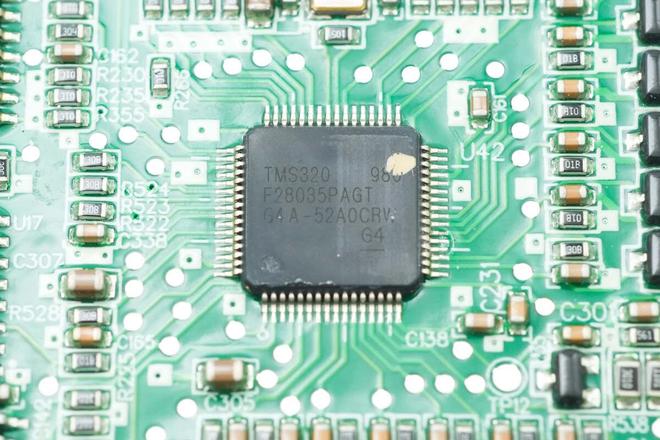

PFC控制器来自德州仪器，为C2000系列实时微控制器，型号为TMS320F28035PAG，芯片内置32位CPU内核，主频60MHz，支持连动运算，快速中断响应和处理，内置128KB闪存。可用于空调外机，DC-DC，逆变器和电机控制，OBC，充电桩，BLDC电机驱动等用途，采用TQFP64封装。
存储器来自辉芒微，型号FT24C512A，容量为64KB，支持1.8-5.5V供电电压，采用SOP8封装。

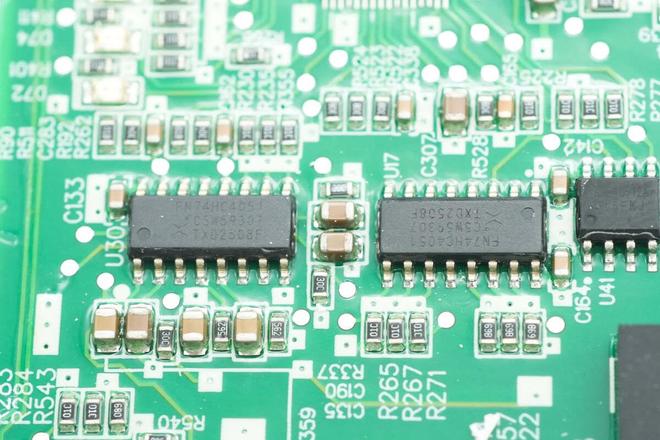

模拟多路复用器来自安世半导体，丝印FN74HC4051，采用SO16封装。
运放来自达尔，型号AS358MTR-E1，为低功耗双运放，采用SO-8封装。

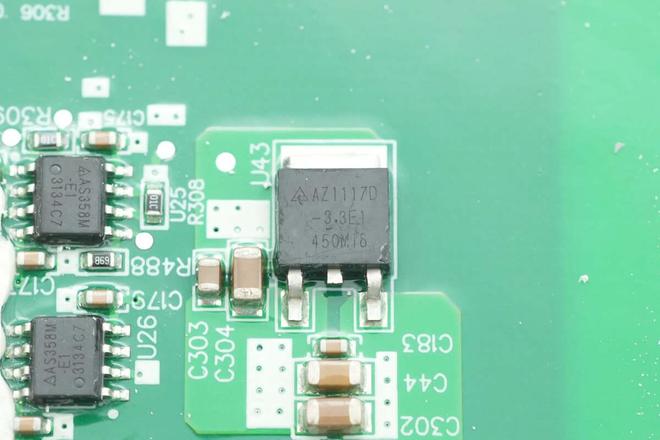

稳压芯片来自达尔，型号AZ1117D-5.0TRE1，支持20V输入电压，输出电压5V，输出电流1A，采用TO252-2封装。

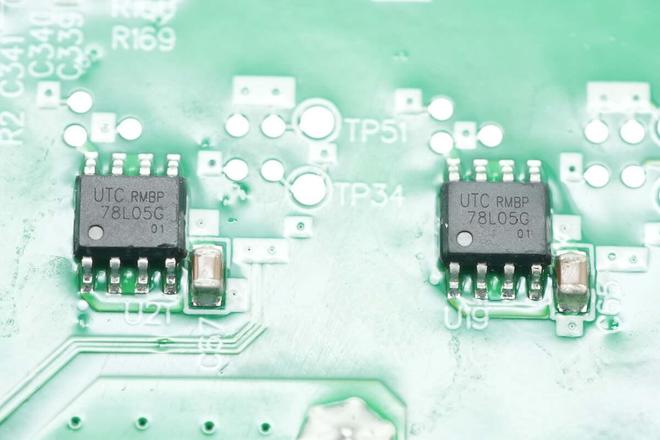

两颗稳压芯片来自友顺，型号78L05，支持30V输入电压，输出电压5V，输出电流100mA，采用SOP-8封装。

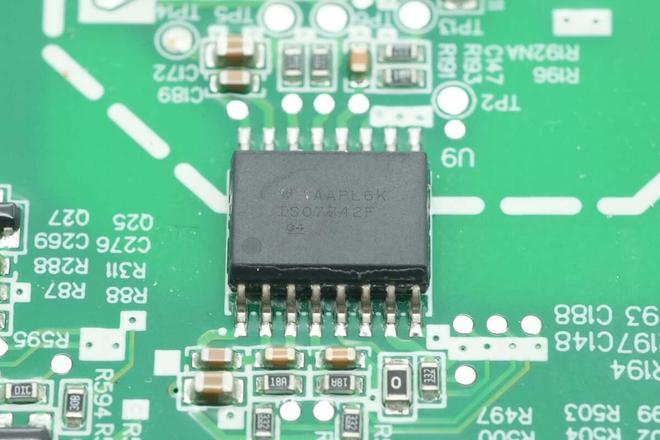

隔离通信芯片来自德州仪器，型号ISO7742F，为四通道增强型数字隔离器，具备两个正向通道米乐 登录入口和两个反向通道，采用SOIC（DW）16封装。

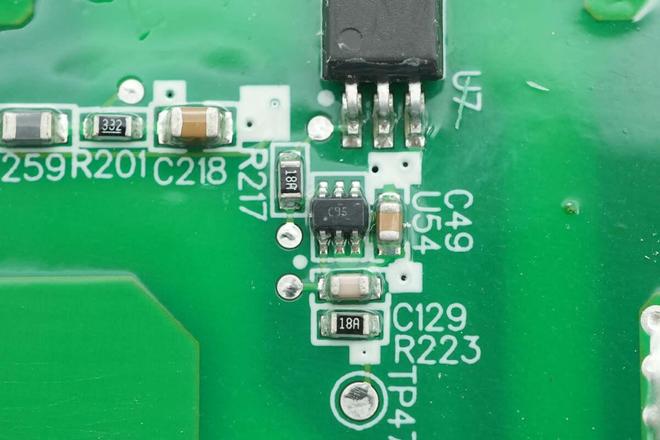

缓冲器来自德州仪器，丝印C95，型号SN74LVC1G34，为单通道缓冲器，支持1.65-5.5V工作电压范围，采用SC70封装，共使用三颗对应三相PFC驱动。

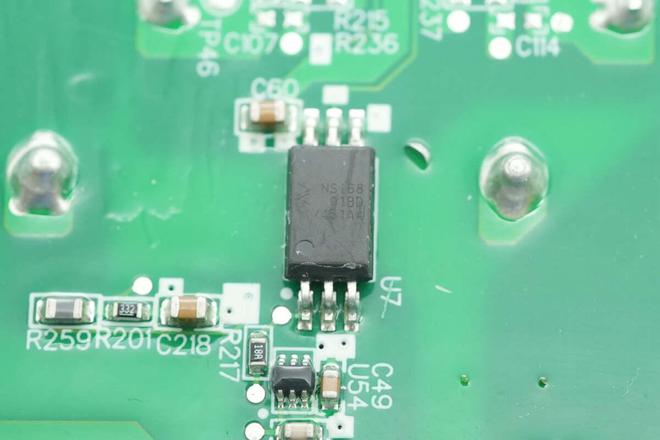

隔离驱动器来自纳芯微，型号NSi6801BD，是一颗单通道兼容光耦输入的隔离式栅极驱动器，支持IGBT，MOS和GaN应用，具备5A的峰值拉灌电流，采用SOW6封装，共使用三颗对应三相PFC隔离。

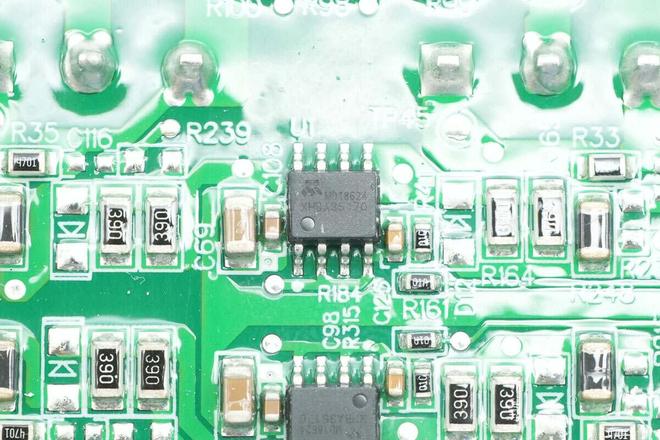

驱动器来自茂睿芯，型号MD18624，为5A峰值驱动电流的双路低侧驱动器，芯片支持4.5-26V工作电压，输入引脚耐压-10~26V，支持1MHz开关频率，具备5A拉电流和灌电流能力，采用SOP-8封装，共使用6颗用于PFC开关管驱动。
辅助电源芯片来自德州仪器，丝印28C45，型号UCC28C45，是一颗低功耗米乐 登录入口电流模式控制器，支持1MHz开关频率，采用SOIC-8封装。
辅助电源开关管来自士兰微电子，型号SVF9N90F，NMOS，耐压900V，导阻1.1Ω，采用TO-220F-3L封装。

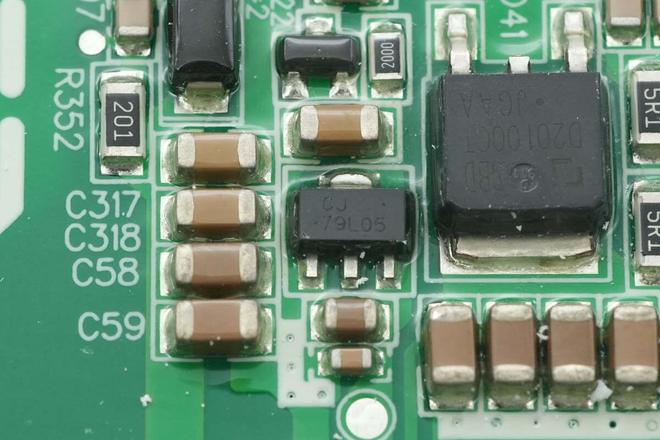

整流管来自长晶科技，型号SBDD20100CT，为肖特基二极管，规格为100V20A，采用TO-252-2L封装。
稳压芯片来自长晶科技，型号CJ79L05，支持-30V输入电压，输出电压为-5V，输出电流100mA，采用SOT-89-3L封装。
LLC模块正面一览，右侧中间位置设有薄膜滤波电容，LLC开关管，谐振电容，谐振电感，继电器和切换开关管。中间上方位置设有滤波电感和薄膜滤波电容，中间位置设有散热片为整流管散热，下方设有LLC变压器。左下角设有滤波电解电容和滤波电感，左侧上方设有输出连接器和防反接二极管。

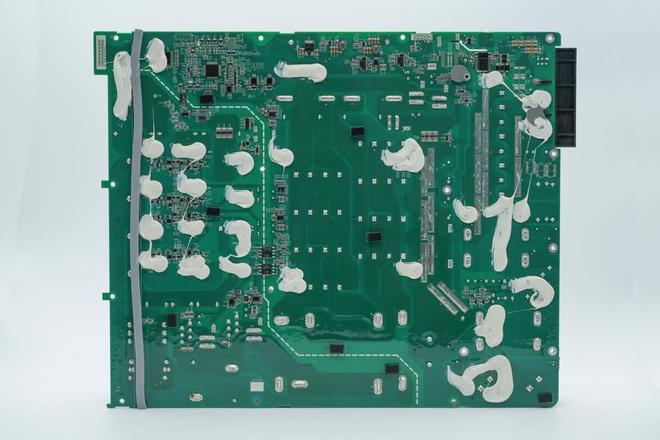

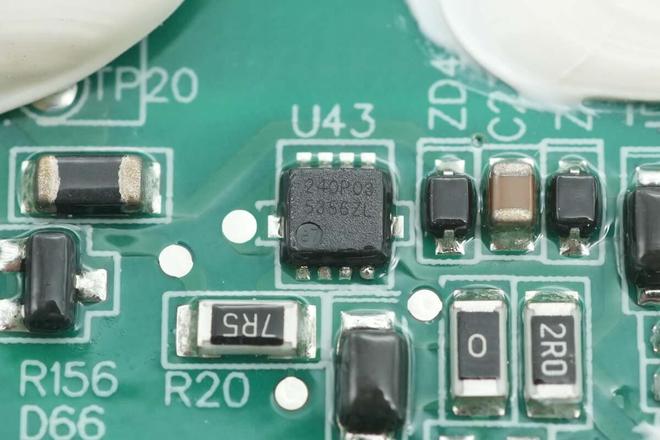

LLC模块背面设有LLC控制器，模拟多路复用器，驱动器，隔离芯片，同步降压转换器等元件。背面两侧粘贴胶条密封，防止异物进入。
LLC开关管来自飞锃半导体，型号ACM035P120QNN，为碳化硅MOS管，耐压1200V，导阻33mΩ，采用TO-247-4封装。器件为工业级，适用于电机驱动，太阳能/风力逆变，新能源汽车充电以及UPS应用。
电压比较器来自德州仪器，丝印MV393I，型号LMV393，为双通道米乐M6 m6米乐通用低电压比较器，采用SOIC8封装。
两颗切换继电器来自中汇瑞德，型号CHC-D90/VB-12LAB，触点容量90A，线V。
防反接二极管来自乐山希尔，型号90EPS16 H，规格为1600V 90A，采用TO-247封装。
模拟开关来自思瑞浦，型号TPW4053，是一款三单刀双掷模拟开关，具备三个数字选择输入，采用TSSOP-16封装。
隔离驱动器来自数明半导体，型号SLM345，是一颗5kVrms隔离能力的单通道栅极驱动器，具备1A驱动电流，采用SOP6W封装。
降压芯片来自德州仪器，丝印4202，型号TPS54202，是一颗4.5-28V输入电压，2A输出电流的同步降压转换器，采用SOT23封装。
驱动继电器的驱动器采用茂睿芯MD18624，共使用四颗用于继电器切换，其中两颗为一组，节省篇幅不再赘述。

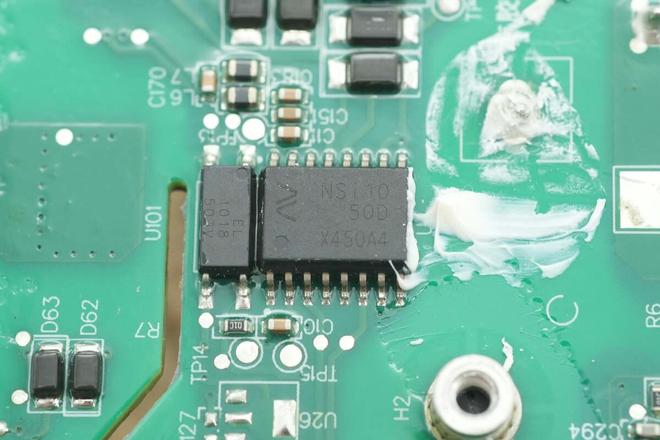

隔离CAN收发器来自纳芯微，型号NSi1050，兼容ISO11898-2标准，支持5kVrms绝缘耐压，数据传输速率为1Mbps，采用SOW16封装。
英飞源REG1K0135A2新能源汽车充电模块采用三相交流输入，支持260~530V输入电压，直流输出电压范围为150-1000V，输出电流为133A，额定输出功率40kW，适用于不同电压平台新能源汽车充电。模块面板设有指示灯，拨码开关和散热风扇，尾部设有连接端子，便于安装维护。
充电头网通过拆解了解到，英飞源REG1K0135A2充电模块采用金属外壳，为上下两层设计，前面板内部设有散热风扇，与外壳组成风道散热。壳体内部设有两块PCBA模块，分别为PFC和LLC部分，通过导线连接。
其中PFC控制器和LLC控制器均采用德州仪器TMS320F28035PAG控制器，通过AMC1200B隔离放大器进行输入电流检测。PFC开关管采用尚阳通SRC60R022FBS，搭配使用三安半导体SDS120J40H3碳化硅二极管整流，通过纳芯微NSi6801BD隔离驱动器进行隔离。
LLC采用飞锃半导体ACM035P120QNN碳化硅MOS管，搭配使用ACD20PS120ANX碳化硅二极管和ACD40PD120AN碳化硅二极管整流。模块内部使用茂睿芯MD18624及使用体验驱动器用于PFC开关管、LLC开关管和继电器驱动。滤波电容采用格力新元和江海品牌。PCBA模块采用灌封工艺，背面涂有三防漆，有效提升产品可靠性，保障产品使用寿命。
