风管规格尺寸表标准一、风管尺寸在通风、空调系统中，风管的尺寸是至关重要的。

　　以下是一些常见的风管厚度：1. 圆形风管：厚度为0.5mm、1.0mm、1.2mm、1.5mm等。

　　其中，咬口连接主要用于圆形风管，焊接主要用于矩形风管，法兰连接则适用于各种形状的风管。

　　四、风管材料风管的材料也是多种多样的，以下是一些常见的风管材料：1. 镀锌钢板：具有防腐、防锈、防火等优米乐M6 m6米乐点，适用于一般通风2. 不锈钢板：具有防腐、防锈等优点，适用于高洁净度场合。

　　五、风管压力等米乐M6 米乐平台级风管的压力等级是根据系统的压力需求而定的，以下是一些常见的风管压力等级：1. 低压风管：适用于压力小于5kPa的系统中。

　　风管制作规范一、所有风管及其配件的制作、安装必须符合《通风与空调工程施工质量验收规范》（GB50243-2002）、及国家建材和质量保证体系并应满足消防部门的检测要求。

　　二、镀锌风管的种类：根据法兰的不同分为：共板法兰、角铁法兰、插条式法兰、德国法兰等。

　　下表确定：镀锌钢板风管板材厚度1.风管与配件的咬口应紧密，宽度应一致，圆弧应均匀，两端面平齐，风管无明显的扭曲与翅角，表面应平整，凹凸不大于10mm；2.风管边长（直径）小于或等于300mm时，边长（直径）的允许偏差为2mm；风管边长（直径）大于300mm时，边长（直径）的允许偏差为3mm；3.管口应平整，其平面度的允许偏差为2mm；矩形风管两条对角线.风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致；咬缝与四角处不应有开裂与孔洞。

　　5.风管内外表面不应有严重的划痕；6.风管板材拼接的咬口缝应错开，不应形成十字交叉缝；7.洁净空调系统风管不应采用横向接缝；8.风管为联合角咬口形式，单咬口长度为6mm~8mm。

　　9.角铁法兰风管的翻边应紧贴法兰，翻边量均与、宽度应一致，不应小于6mm，且不应大于9mm。

　　图1：下图为成型风管图图2：下图为风管合口图图3：下图为风管联合口咬口图说明：图中L1=；L2=6-7mm五、角铁风管法兰的制作：1、角铁风管角钢的选用：21）中低压风管角钢法兰螺栓孔距≤150，高压≤100。

　　法兰的焊缝应熔合良好、饱满，不得有夹渣和孔洞；法兰四角处应设螺栓孔, 同一批同规格的法兰应具有互换性。

　　3）壁厚小于或等于的风管套入角钢法兰框后，应将风管端面翻边，并用铆钉铆接。

　　风管的翻边应平整、紧贴法兰、宽度均匀，翻边高度不应小于 6 mm；咬缝及四角处应无开裂与孔洞；铆接应牢固，无脱铆和漏铆。

　　风管尺寸规格介绍风管作为建筑空调系统中不可或缺的一部分，承担了输送空气的重要任务。

　　准确选择合适的风管尺寸可以确保空气顺畅地流动，减少能量损失，提高空调系统的效率。

　　影响因素选择适当的风管尺寸需要考虑以下几个因素：1. 风量要求：风管尺寸应该根据系统设计所需的风量来确定。

　　设计师需要根据实际情况选择合适的风管尺寸，以确保其在空间布局中的适应性。

　　选择适当的风管尺寸可以降低压力损失，并确保空气能够有效地传送到目标区域。

　　常见风管尺寸规格以下是一些常见的风管尺寸规格：1. 圆形风管：常见的圆形风管尺寸规格包括100mm、125mm、150mm、200mm、250mm、300mm和350mm等。

　　2 风管分节安装：对于不便悬挂滑轮或因受场地限制，不能进行吊装时，可将风管分节用绳索拉到脚手架上，然后抬到支架上对正法兰逐步安装。

　　3 风管系统的主风管安装完毕后，尚未连接风口和支管前，应以主干管为主进行风管系统的严密性检验。

　　（1）按图纸要求的规格下料；制作前必须检查PP板平整度、光洁度、无裂纹。

　　（3）热风焊接风道；依次将PP板材搭起，直角尺靠直角后用热风焊枪均匀焊接牢固。制作精密，严格把关，连接逢平整、密封、尺寸准确；

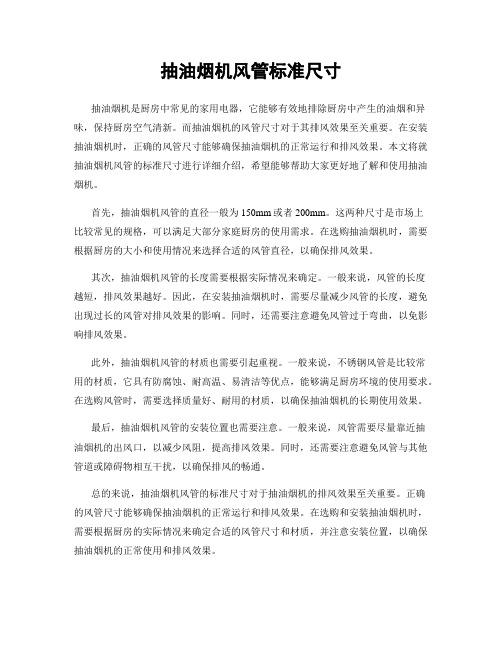

　　抽油烟机风管标准尺寸抽油烟机是厨房中常见的家用电器，它能够有效地排除厨房中产生的油烟和异味，保持厨房空气清新。

　　本文将就抽油烟机风管的标准尺寸进行详细介绍，希望能够帮助大家更好地了解和使用抽油烟机。

　　在选购抽油烟机时，需要根据厨房的大小和使用情况来选择合适的风管直径，以确保排风效果。

　　因此，在安装抽油烟机时，需要尽量减少风管的长度，避免出现过长的风管对排风效果的影响。

　　一般来说，不锈钢风管是比较常用的材质，它具有防腐蚀、耐高温、易清洁等优点，能够满足厨房环境的使用要求。

　　在选购风管时，需要选择质量好、耐用的材质，以确保抽油烟机的长期使用效果。

　　在选购和安装抽油烟机时，需要根据厨房的实际情况来确定合适的风管尺寸和材质，并注意安装位置，以确保抽油烟机的正常使用和排风效果。

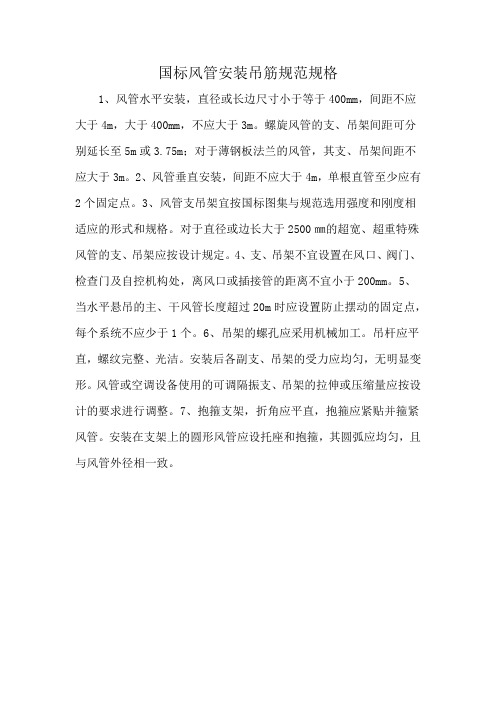

　　1、风管水平安装，直径或长边尺寸小于等于400mm，间距不应大于4m，大于400mm，不应大于3m。

　　螺旋风管的支、吊架间距可分别延长至5m或3.75m；对于薄钢板法兰的风管，其支、吊架间距不应大于3m。

　　对于直径或边长大于2500㎜的超宽、超重特殊风管的支、吊架应按设计规定。

　　4、支、吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或插接管的距离不宜小于200mm。

　　5、当水平悬吊的主、干风管长度超过20m时应设置防止摆动的固定点，每个系统不应少于1个。

　　风管或空调设备使用的可调隔振支、吊架的拉伸或压缩量应按设计的要求进行调整。

　　安装在支架上的圆形风管应设托座和抱箍，其圆弧应均匀，且与风管外径相一致。

　　总的来说，洁净室的风管大小要求标准是一个综合考量多个因素的问题，需要根据具体的洁净室等级和设计要求来确定。

　　在设计和建造过程中，需要严格遵循相关的标准和规范，确保风管系统能够有效地支持洁净室的正常运行和洁净度要求。

　　常规尺寸有直径200毫米、250毫米、300毫米、350毫米、400毫米、450毫米、500毫米、550毫米、600毫米、700毫米、800毫

　　该在20米以下，同时还需要根据建筑物的具体情况和烟道的特点确定消防排烟风管的弯曲角度和转弯半径等参数，以保证通风效果的良好

　　常用的材质有铝合金、不锈钢、镀锌钢、玻璃钢等，具体材质选择时，还要根据建筑物所在的地理环境和使用年限等因素综合考虑，选择质

　　我们需要综合考虑建筑物本身的结构风格、消防安全要求、烟气排放要求以及材料质量等多个方面的因素，才能制定出最适

　　暖通空调安装中的空调风管规范要求在暖通空调安装中，空调风管的规范要求是十分重要的。

　　正确的安装和使用空调风管可以确保系统的正常运行，并且提供舒适的室内通风环境。

　　本文将介绍空调风管的规范要求，包括材料选用、布局设计、安装方法等方面的内容。

　　一、材料选用安装空调风管时，应选择符合国家或地方标准的材料，确保其质量可靠，使用寿命长。

　　二、布局设计在进行风管布局设计时，需要考虑建筑的结构特点、空调系统的容量要求以及室内的布置等因素。

　　通常情况下，较小的房间可以选择较小的风管尺寸，而较大的房间则需要选择较大的风管尺寸以满足空气流通的需求。

　　五、连接件和密封风管连接件的选择和安装要求密封性能良好，以防止冷热空气的泄漏和蒸发。

　　安装过程中，应该用专用工具进行剪切、搬运和连接等操作，确保风管的质量和稳定性。

　　七、绝热处理空调风管在运行过程中会产生冷凝水，因此需要对风管进行绝热处理。

　　在特殊环境下使用的风管，如高温风管、耐腐蚀风管等，应根据具体需求选用相应材料。

　　二、风管尺寸标准2.1 风管的外径应符合以下标准：- 圆形风管的外径：根据风管的直径决定，常见的外径有80mm、100mm、125mm、150mm、200mm等。

　　三、风管连接件3.1 弯头：包括直弯头和弯角头，其角度和半径应符合国家标准要求，一般为90度直弯头和45度弯角头。

　　3.3 转角件：用于连接两段风管，常见的转角件有L型转角件和T型转角件，其角度和尺寸应符合国家标准要求。

　　3.4 法兰连接：用于连接风管和风机、末端设备等，一般采用法兰连接来保证连接的牢固性和密封性。

　　四、风管安装4.1 风管应按照设计图纸要求进行安装，保证安装质量和密封性。

　　4.3 风管应采用专用的固定支架进行支撑，定位准确，固定牢固，不应有晃动和变形。

　　五、风管保养和维修5.1 风管在使用时应定期进行清洁和消毒，保持良好的卫生状态。

　　六、风管质量检测6.1 对于风管生产厂家，应建立质量检测体系，对风管进行抽检，确保产品质量符合标准要求。

　　6.2 对于工程项目，应委托第三方质检机构进行风管的质量检测，确保施工质量符合标准要求。

　　在选择和安装风管时，请务必按照规范要求进行，以确保风管系统的正常运行和使用安全。

　　排烟风管的设计和安装需要符合一些通用规范，以确保排烟系统的正常运行和人员安全。

　　1. 材料选择：排烟风管应使用耐高温、耐腐蚀的材料，如不锈钢或镀锌钢板，以确保其在火灾事件中的安全性和持久性。

　　3. 排风口位置：排风口应安装在建筑物的易于排烟的位置，如楼梯间、走道末端或屋顶。

　　通过遵循这些通用规范，可以确保排烟风管在火灾事件中能够有效排烟，并确保建筑物内的人员安全。

　　此外，还应结合各地的消防法规和标准要求进行设计和安装，以确保排烟风管符合当地的消防要求和安全标准。

　　新风镀锌风管是一种常见的通风管道，其规格尺寸对于正常的通风系统运行非常重要。

　　常见的直径规格有80mm、100mm、125mm、150mm、200mm等，根据需求可以选择合适的直径。

　　长度较短的风管适用于空间较小的通风系统，而长度较长的风管适用于空间较大的通风系统。

　　常见的厚度规格有0.5mm、0.8mm、1.0mm等，根据实际需求选择合适的厚度。

　　在选择风管规格尺寸时，需要根据通风系统的需求和使用环境来确定合适的直径、长度和厚度。

　　合理选择规格尺寸可以确保通风系统的正常运行，提高空气质量，保障人们的健康。

　　暖通空调安装中的通风风管规范要求暖通空调系统的建设对于室内空气质量的保持和流通至关重要。

　　在进行空调安装时，通风风管的合理配置和规范要求是确保空气流通顺畅且质量良好的关键因素之一。

　　在选择风管材料时，需要考虑其耐腐蚀性、耐高温性、密封性能以及成本等因素，并且要符合国家相关标准的规定。

　　在设计风管尺寸时，需要根据系统的风量、压力损失、噪音要求以及维护清洁等方面的要求进行综合考虑。

　　根据不同的场所和需求，采用合适的风管截面形状（如矩形、圆形等）和尺寸来满足系统的通风需求。

　　三、风管布置与连接在风管的布置与连接中，需要注意以下几个方面的规范要求：1. 风管的布置应便于安装、维修和清洁。

　　3. 风管和其他设备（如空调机组、排风扇等）的连接要求应符合相关标准，确保连接处的密封性，避免漏风和噪音问题。

　　四、风管防火措施由于通风风管系统和空调系统通常在建筑物内穿越多个区域，因此，风管的防火措施至关重要。

　　根据国家相关标准，通风风管需要采取防火隔墙和防火卷帘等措施，并且需要定期检查和维护，确保其防火性能符合要求。

　　五、风管清洁与维护为了保证通风风管的正常运行和空气质量的良好，定期清洁和维护风管是必要的。

　　清洁应遵循相关标准和规范，采用专业的清洁设备和方法进行，确保风管内表面的清洁度和无菌性。

　　采取合适的风管尺寸和形状、安装噪音消声装置以及选择低噪音风机等措施可以有效减少系统运行时产生的噪音，提供良好的室内环境。

　　通风风管制造一般规定：1.金属风管及法兰制作的允许偏差2.矩形风管规格3.圆形风管规格4.圆形弯管弯曲半径和最少节数5.镀锌板风管及配件钢板厚度（mm）排烟系统风管钢板厚度可按高压系统；特殊除尘系统风管钢板厚度应符合设计要求。

　　13. 风管强度要求(1) 矩形风管边长≥630mm和保温风管边长≥800mm，其管段长度在1.2m以上均应采取加固措施。

　　对边长小于或等于800mm的风管，宜采用楞筋、楞线的方法加固，强筋、楞线外凸方向为风管外侧。

　　(2)当中压和高压风管的管段长度大于1200mm时，应采取加固框的形式加固。

　　风管角钢加固采用风管周边加固、风管大边加固、风管内纵向设置角钢加固；风管压筋采用十字交叉筋或纵向平行筋。

　　3.2 钢板风管之巴公井开创作时间：二O二一年七月二十九日3.2.1钢板矩形风管的制作应符合下列要求：1．矩形风管及其配件的板材厚度不应小于表3.2.1-1的规定.表3.2.1-1 普通钢板或镀锌钢板风管板材厚度(mm)风管边长尺寸b矩形风管除尘系统风管中、高压系统高压系统b≤3200.50.75 1.5 320＜b≤4500.60.75 1.5450＜b≤6300.60.75 2.0630＜b≤10000.75 1.0 2.01000＜b≤1250 1.0 1.0 2.01250＜b≤2000 1.0 1.2按设计2000＜b≤4000 1.2按设计按设计注：1 本表不适用于地下人防及防火隔墙的预埋管.2 排烟系统风管的板材厚度可按高压系统选用.3 特殊除尘系统风管的板材厚度应符合设计要求.2.镀锌钢板或黑色涂层钢板的拼接,应采纳咬接或铆接,且不得有十字型拼接缝.黑色涂层钢板的塗塑面应设在风管内侧,加工时应防止损坏涂塑层,损坏的部份应进行修补.3.焊接风管可采纳搭接、角接和对接三种形式,焊缝位置如(图3.2.1).风管焊接前应除锈、除油.焊缝应融合良好、平整,概况不应有裂纹、焊瘤、穿透的夹渣和气孔等缺陷,焊后的板材变形应矫正,焊渣及飞溅物应清除干净.壁厚年夜于1.2mm的风管与法兰连接可采纳连续焊或翻边断续焊.管壁与法兰内口应紧贴,焊缝不得凸出法兰端面,断续焊的焊缝长度宜在30～50mm,间距不应年夜于50mm.图3. 2.1焊接风管焊缝位置4 除尘系统风管与法兰的连接宜采纳内侧满焊、外侧间断焊,风管端面距法兰接口平面不应小于5mm.5 风管加固应符合下列规定：1）薄钢板法兰风管宜轧制加强筋,加强筋的凸出部份应位于风管外概况,排列间隔应均匀,板面不应有明显的变形.2）风管的法兰强度低于规定强度时,可采纳外加固框和管内支撑进行加固,加固件距风管连接法兰一线）外加固的型材高度应即是或小于风管法兰高度,且间隔应均匀对称,与风管的连接应牢固,螺栓或铆接点的间距不应年夜于220mm；外加固框的四角处,应连接为一体.4）风管内支撑加固的排列应整齐、间距应均匀对称,应在支撑件两真个风管受力(压)面处设置专用垫圈.采纳管套内支撑时,长度应与风管连长相等.5）矩形风管刚度品级及加固间距宜按表3.2.1-2、表3.2.1-3、表3.2.1-4、表3.2.1-5、表3.2.1-6进行选择和确定.。

　　2. 面积表示法：使用风管的横截面积来表示风管规格，通常以平方英寸或平方毫米为单位。

　　3. 尺寸表示法：使用风管的宽度和高度来表示风管规格，通常以英寸、毫米或厘米为单位。

　　4. 等效直径表示法：根据风管的横截面积计算出一个等效直径，以表示该风管的规格。

　　需要注意的是，不同地区和行业可能使用不同的表示方法，所以在确定风管规格时需要根据当地的要求和行业标准来确定。

　　1.首先要计算风速,但是风管的尺寸最好是整数.不要局限于书中的数据,因为在做风管时比较容易做.

　　2.风管变径得考虑整个风管系统的阻力, 校核整个系统的阻力是否与设备所能提供的余压是否相符

　　3. 一般舒适性空调主管7-10m/s,支管3-5m/s，该方法是根据假定的风速，以控制噪声标准为主，实际中不按设计手册宽高尺寸，取决于梁高，装饰吊顶高，消防主管等，先定风管高度，在定宽。

　　一般用假定流速法，工业通风的线M/S，然后根据风量来确定管径，干管风量当然是支管风量之和，风管的规格书上有一定的要求，不过实际中应该能够定做的。

　　三层建筑物，每层是一个防火分区，排烟风机放在屋顶，风量为13200M3/h。

　　排烟立管为800*400，每层排烟风管大小为630*320，排烟口每层设置俩个600*300. 请问：立管的风量和风速应该是多少？每层排烟管的风量和风速是多少？排烟口风量和风速是多少？
