3试验终止：50滴或100滴及漏电流≥ 0.5A并维持时间≥ 2s时自动终止

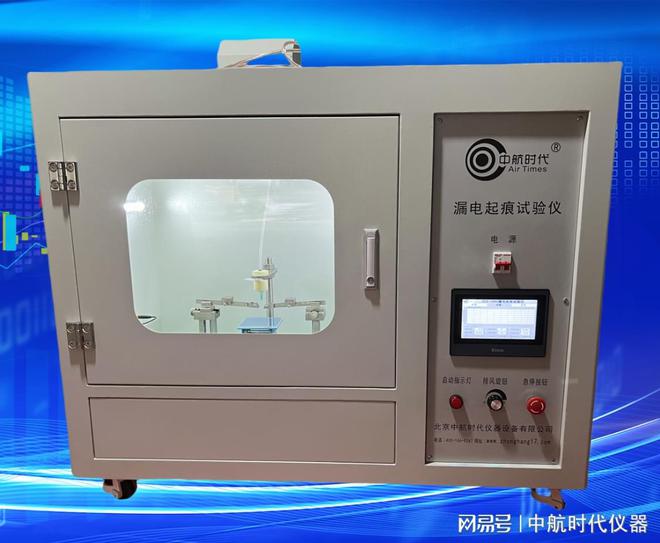

　　（1）控制部分。耐电痕测试仪控制柜，内装电气控制系统，以控制滴液量的大小、滴液间隔时间、试验电压值，试验的启动、停止，过流的识别和跳闸保护，试验终止的判断等。

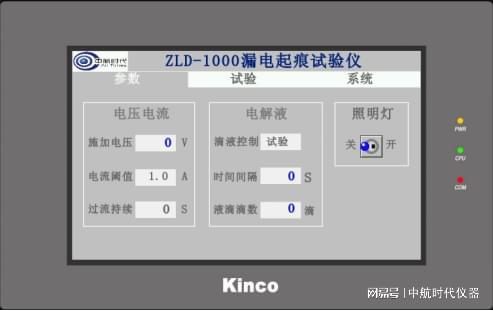

　　（1）触控屏。用于设置试验参数，显示测量值、显示状态监控和按钮操作等功能。

　　（2）红色急停按钮。在紧急情况下按下此按钮将切断主回路电压，此按钮带有自锁功能，按下顺时针旋转可以解锁。

　　（3）高压指示灯。此灯亮时表示已启动，主回路接通，指示试验变压器已有电压。

　　（1）220V电源针座（四芯航空针座）。连接电源线，提供控制部分和高压试验部分的电源。

　　（2）接地柱。内部已接m6米乐官网 米乐M6平台入口好试验电极接地端、变压器接地端、控制柜机壳、电源地线m6米乐官网 米乐M6平台入口等。用透明接地线将接地柱接到实验室地排上。

　　（1）广口瓶。位于试验箱内部，打开试验箱门可见（方便更换试验溶液）。吸管连接泵米乐 登录入口头正下方吸液管，将吸液管穿过瓶盖伸入瓶内底部。

　　（2）电流测量端口。位于试验窗右侧的两个端口，试验时用短路棒短接，校准时拔掉短路棒，串接电流表即可。

　　（4）通风孔和排风装置。位于试验箱顶部，用以接通风管道，排除有害气体，配套的排风电机壳调速，配套风机插头接220V电源即可使用（风速对试验结果影响大，请调节至合适的风速）。
