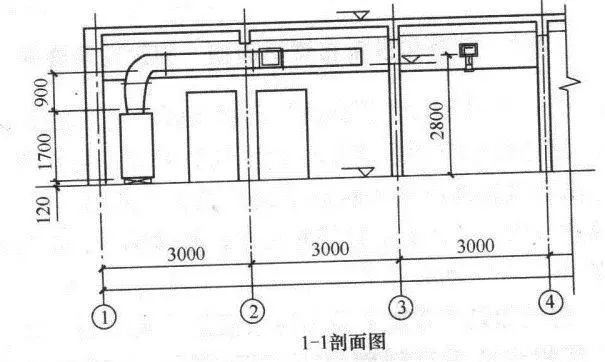

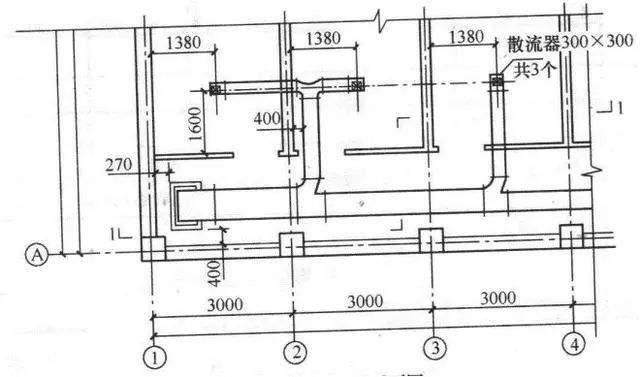

管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。

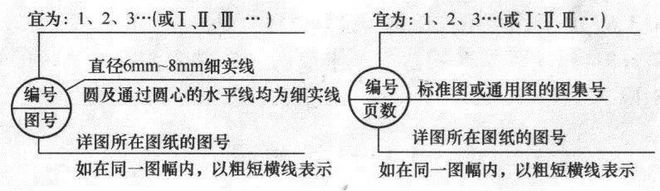

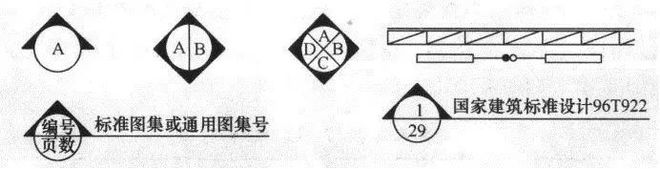

　　平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。索引符号的画法见下图。

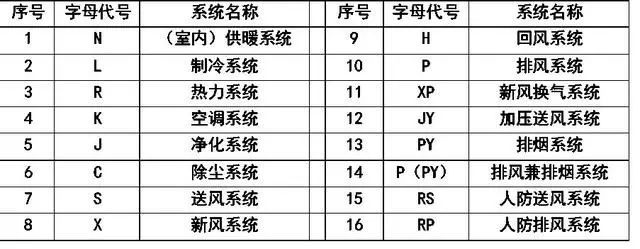

　　1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。

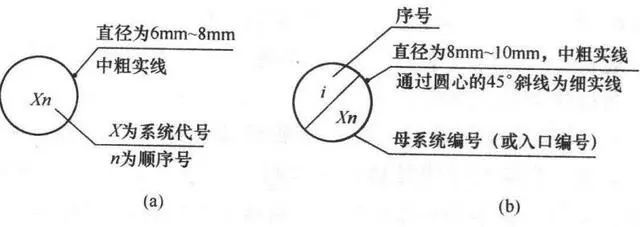

　　3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。当一个系统出现分支时，可采用下图的画法。

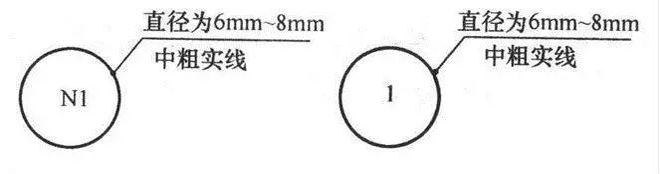

　　竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

　　1、在无法标注垂直尺寸的图米乐M6 m6米乐样中，应标注标高。标高应以m为单位，并应精确到cm或mm。

　　2、标高符号应以直角等腰三角形表示。当面标准层较多时，可只标注与本层楼（地）板面的相对标高。

　　5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。当不采用此方法标注时，应进行说明。

　　6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内。必要时，应在标高数字前加“底”或“顶”的字样。

　　1、低压流体输送用焊接管道规格应标注公称通径或压力。公称通径的标记应由字母“DN”后跟一个以亳米表示的数值组成；公称压力的代号应为“PN”。

　　2、输送流体用无缝钢管、螺旋缝或直缝焊接钢管、铜管、不锈钢管，当需要注明外径和壁厚时，应用“D（或Φ）外径×壁厚”表示。在不致引起误解时，也可采用公称通径表示。

　　5、矩形风管（风道）的截面定型尺寸应以“A×B”表示。“A”应为该视图投影面的边长尺寸，“B”应为另一边尺雨。A、B单位均应为mm。

　　6、水平管道的规格宜标注在管道的上方；竖向管道的规格宜标注在管道的左侧。双线表示的管道，其规格可标注在管道轮廓线内。

　　管道在本图中断，转至其他图面表示（或由其他图面引来）时，应注明转至（或来自的）的图纸编号。
