废气处理的风量风管计算方法精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-废气处理中风量风管计算方法风管：风管尺寸=风量/风速?风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=平方?=* 所以风管尺寸为1500*800Q:1、例子中的3600是既定参数吗2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
4.整修通风系统，设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均周长计算。5.塑料风管，定额所列规格直径为内径，周长为内周长。
3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧
当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡。增大后的风量按下式计算：
L ——原设计的支管风量，m3/h。采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大。
9.薄钢板通风管道、净化通风管道制作安装，定额内不包括法兰、加固框和吊托支架，另行计算。
10.不锈钢通风管道、铝板通风管道制作安装，定额内不包括法兰和吊托支架，其工程量以“公斤”为计量单位，另行计算，执行相应定额。
11.塑料通风管道制作安装，定额内不包括吊托支架，其工程量以“公斤”为计量单位，执行相应定额。

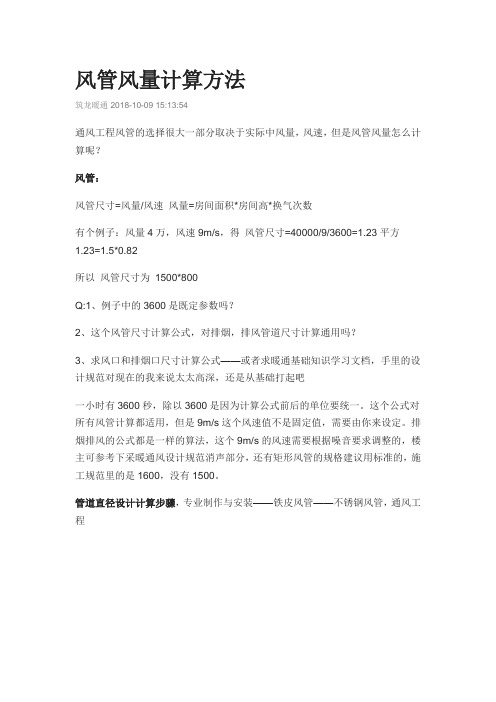

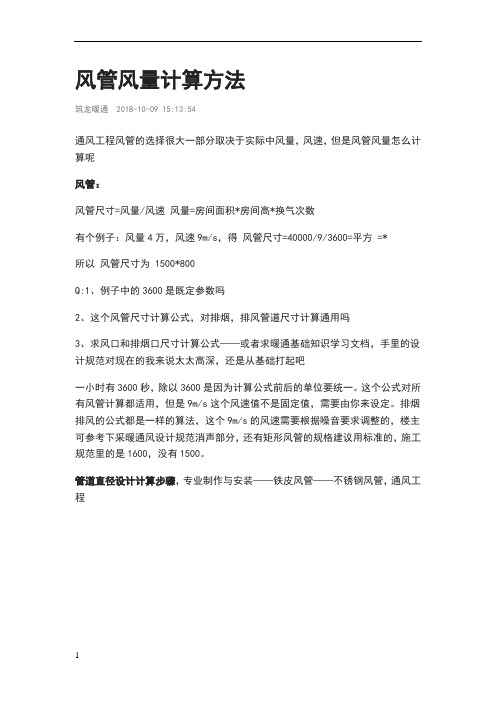

风管风量计算方法筑龙暖通2018-10-09 15:13:54通风工程风管的选择很大一部分取决于实际中风量，风速，但是风管风量怎么计算呢？风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方1.23=1.5*0.82所以风管尺寸为1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式——或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格建议用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装——铁皮风管——不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
除尘器后风管内的流速可比表6-2-3中的数值适当减小一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
洁净室正压计算公式洁净室是一种具备特殊环境要求的封闭空间，用于控制空气中的微尘、微生物和有害气体的浓度。
正压是指洁净室内的气压高于外部环境的压力，这样可以防止外界空气进入洁净室，保持洁净室内的空气质量。
洁净室正压的计算公式如下：正压（P）= 室内压力（P1）-室外压力（P2）其中，室内压力是指洁净室内的气压，室外压力是指洁净室外的气压。
通风系统通过控制洁净室内的空气流动，将新鲜空气引入室内，并排出室内污染物。
在设计洁净室的通风系统时，需要考虑以下因素：1. 室内外压差：根据洁净室的要求，确定室内外的压差。
正压可以防止外界空气进入洁净室，但是如果正压过大，可能会导致空气渗透或泄漏。
3. 过滤器选择：洁净室的通风系统通常会采用高效过滤器，能够有效地过滤空气中的微尘和微生物。
4. 风速控制：洁净室的通风系统需要控制空气的流速，以保持室内空气的均匀性。
5. 温湿度控制：洁净室的空调系统需要控制室内的温度和湿度，以保证操作人员的舒适度和设备的正常运行。
一般情况下，洁净室的温度控制在20-24摄氏度，湿度控制在40-60%的范围内。
通过合理设计和运行，洁净室可以保持一定的正压，防止外界空气进入室内，从而保证洁净室内的空气质量。
洁净室正压计算公式提供了一个重要的参考，帮助工程师和设计师确定合适的正压值，并进行相应的通风和空调系统设计。
废气处理中风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准米乐 登录入口的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
表6-2-1 一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6～1 44～12 2～82～61.5～3.51.5～3.02.5～3.52.0～3.05.5～6.55～6工业辅助及民用建筑自然通风机械通风 0.5～1.05～80.5～0.72～50.2～1.02～4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60新风入口 3.5～4.0 4.0～4.5 5.0～6.0总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0无送、回风口的支管 3.0～4.0 5.0～7.0 6.0～8.0有送、回风口的支管 2.0～3.0 3.0～5.0 3.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。
风管风量计算方法筑龙暖通2018-10-09 15:13:54通风工程风管的选择很大一部分取决于实际中风量，风速，但是风管风量怎么计算呢？风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数所以风管尺寸为1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式——或者求暖通基础知识研究文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格建议用标准的，施工规范里的是1600，没有1500.管道直径设计计算步骤，专业制作与安装——铁皮风管——不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．肯定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，资料耗用少，制作用度小；但是系统的阻力大，动力消耗增大，运用用度增加。
流速低，阻力小，动力消耗少；但是风管断面大，资料和制作用度大，风管占用的空间也增大。
按照经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3肯定。
除尘器后风管内的流速可比表6-2-3中的数值恰当减小一小时有3600秒，除以3600是由于计算公式前后的单元要统一。
这个公式对所有风管计算都适用，但是9m/s 这个风速值不是固定值，需要由你来设定。
[定稿]净化车间风量与风速测试标准净化车间风量与风速测试标准净化车间在完成施工后，需要对整个室内通风系统进行系统性的风速测试，包括进风和出风两个方面。
风速的过大或过小都不行风速太大会直接影响净化设备空气过滤器的使用寿命，或者直接将空气过滤器吹穿;风速过小，将直接影响室内空气的循环而影响室内空气的洁净度，导致室内空气部达标。
具体测试方法如下:风速测试仪器可使用热球式风速计、超声米乐 登录入口风速计、叶片式风速计等;风量测试可使用带流量计的风罩、文丘里流量计、孔板流量计等。
一、单向流设施的截面风速、面风速和风量测试对单向流设施的风速测试，应将测试平面垂直于送风气流，该测试平面距离高效空气过滤器出风面150,300mm，宜采用300mm。
将测试平面分成若干面积相等的栅格，栅格数量不少于测试截面面积(m2)的平方，测点在每个栅格的中心，全部测点不少于3点。
将测试面划分为600mm或更小，测点在每个栅格的面积相等的栅格，每个栅格尺寸为600mm中心。
单向流洁净室(区)的总送风量(Qt)，应按式计算:(m3/h)式中:Vcp——每个栅格的平均风速(m/s);A——每个栅格的面积(?)。
上述公式是对单向流设施的风速分布测试，一般选取工作面高度为测试平面，平面上划分的栅格数量不少于测试截面面积(m2)的平方，测点在每个栅格的中心。
风速分布的不均匀度β,按下列公式计算，一般不应大于,.25β,= s/v式中 v——各测点风速的平均值;s——标准差。
风速分布测试宜于空态测试，当安装好工艺设备和工作台时，在其附近测得的数据可能不能反映洁净室本身的特点。
对非单向流设施的风速、风量的测试;1、风口法测试风速、风量:在每个测点的持续测试时间至少为10秒，以得到有代表性的平均值。
每个空气过滤器或送风散流器的风速、风量测试，可参照C.2.2.1中面风速及风量的测试和计算方法。
风量风管的计算方法风管：风管的尺寸=风量/风速风量=房间的面积*房间的高*换气的次数例子：风量4万，风速9m/s。
则风管的尺寸是40000/9/3600=1.23平方(3600是每小时是3600秒)1.23=1.5*0.82所以风管的尺寸是1500*800管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的度。
确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的响流速高，风管断面小，材料耗用少建造费用小，但是系统的阻力大，动消耗大运用费用增加。
对除尘系统会增加设备和管道的摩损，对空调系统会加噪声低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
根据经总结，管内空气流速可按表6-2-1表6-2-2及表6-2-3确定。
表6-2-1一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6～14 2～8 1.5～3.5 2.5～3.5 5.5～ 6.5工业辅助及民用建筑4～12 2～6 1.5～3.0 2.0～3.0 5.0～6.0自然通风机械通风0.5～1.0 0.5～0.7 0.2～1.05～8 2～5 2～4表6-2-2 空调系统低速风管内的空气流速频率为1000Hz时室内允许声压级（dB）部位＜40 40～60 ＞60 新风入口 3.5～4.0 4.0～4.5 5.0～6.0 总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0 无送、回风口的支管 3.0～4.0 5.0～7.0 6.0～8.0 有送、回风口的支管 2.0～3.0 3.0～5.0 3.0～6.0 表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管干锯末、小刨屑、纺织尘10 12木屑、刨花12 14干燥粗刨花、大块干木屑14 16 纤维粉尘潮湿粗刨花、大块湿木屑18 20 棉絮8 10麻11 13石棉粉尘12 18耐火材料粉尘14 17 粘土13 16石灰石14 16水泥12 1湿土（含水2%以下）15 18重矿物粉尘14 16轻矿物粉尘12 14灰土、砂尘16 18干细型砂17 20金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15钢铁屑19 23铅尘20 25轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。
1. 目的：制订本标准的目的是建立洁净室风速、风量测定及换气次数的规程。
4. 内容：4.1. 在对洁净室进行的各项检测中，风量、风速检测必须首先进行，空气净化调节系统的各项效果必须是在设计的风量、风速条件下获得的。
4.2. 风量检测前，必须首先检查风机运行是否正常，系统中各部件安装是否正确，有无障碍（如过滤器有无被堵、挡），所有阀门应固定在一定的开启位置上，并且必须实际测量被测风口、风管尺寸。
4.3. 对于单向流（层流）洁净室采用室截面平均风速和截面积乘积的方法确定送风量。
其中垂直单向流（层流）洁净室的测定截面取距地面0.8m的水平截面；水平单向流（层流）洁净室取距送风面0.5m的垂直截面。
4.5. 对于安装过滤器的风口，根据风口形式可选用辅助风管，即用硬质板材做成与风口内截面相同、长度等于2倍风口边长的直管段，连接于过滤器风口外部，在辅助风管出口平面上，按最少测点数不少于6点均匀布置测点，用热球风速仪测定各点风速。
4.6对于安有同类扩散板的风口，可以根据扩散板的风量阻力曲线和实测扩散板阻力（孔板内静压与室内压力之差），查出风量。
测定时用微压计和细毕托管，或用细橡胶管代替毕托管，但都必须使测孔平面与气流方向平行。
4.6. 对于风口上风侧有较长的支管段且已经或可以打孔时，可以用风管法测量风量。
测定端面距局部阻力部件距离，在局部阻力部件前者不少于3倍管径或3倍大边长度，在局部阻力部件后者不少于5倍管径或5倍大边长度。
4.7. 对于矩形风管，将测定截面分成若干个相等的小截面，每个截面应尽可能接近正方形，边长最好不大于200mm，测点设于小截面中心，但整个截面上的测点数不宜少于3个。
风管风量计算方法筑龙暖通2018-10-09 15:13:54通风工程风管的选择很大一部分取决于实际中风量，风速，但是风管风量怎么计算呢？风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方1.23=1.5*0.82所以风管尺寸为1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式——或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格建议用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装——铁皮风管——不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
除尘器后风管内的流速可比表6-2-3中的数值适当减小一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
废气处理的风量风管计算方法Modified by JACK on the afternoon of December 26, 2020废气处理中风量风管计算方法风管：风管尺寸=风量/风速?风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=平方?=*所以风管尺寸为1500*800Q:1、例子中的3600是既定参数吗2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
正压风量计算洁净室维持不同的正压值所需的正压风量，宜按下式计算：Q＝q1Σ（qL）式中：Q--维持洁净室正压值所需的正压风量(米3/时)；a--根据围扩结构气密性确定的安全系数，可取1.1～1.2；q--当洁净室为某一正压值时，其围护结构单位长度缝隙的渗漏风量(米3/时米)；L--围扩结构的缝隙长度(米)。
《高规》在通过门洞风量计算时选用流速法计算公式：Q=FWm (2)压差的实质是：新风量与排风量＋压差风量（余风量）之间的建立平衡如：直流系统新风量＝排风量＋压差风量循环系统新风量＋回风量＝回风量＋排风量＋压差风量正压与换气次数没有关系,正压取决于新风量与排风量的差值及房间门窗的密闭程度和门窗开启的频率。
换气次数指的是送风量；而正压风量与排风量之和等于新风量；当然，正压风量要和人员新风量比一下大小，然后取大值。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身 的长度。
2．确定合理的空气流速 风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高，风管断 面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增 加。对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。流速低，阻力 小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。 对除尘系统流速过低会使粉尘沉积堵塞管道。因此，必须通过全面的技术经济比 较选定合理的流速。根据经验总结，风管内的空气流速可按表6-2-1、表6-22及表6-2-3确定。除尘器后风管内的流速可比表6-2-3中的数值适当减小。
水泥 湿土（含水2%以下） 重矿物粉尘 轻矿物粉尘 灰土、砂尘 干细型砂 金刚砂、刚玉粉
风管风量计算方法筑龙暖通2018-10-09 15:13:54通风工程风管的选择很大一部分取决于实际中风量，风速，但是风管风量怎么计算呢风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=平方 =*所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗3、求风口和排烟口尺寸计算公式——或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格建议用标准的，施工规范里的是1600，没有1500。
管道直径设计计m6米乐官网 米乐M6平台入口算步骤，专业制作与安装——铁皮风管——不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
除尘器后风管内的流速可比表6-2-3中的数值适当减小一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
洁净室送风量的计算洁净室送风量计算洁净室送风量计算主要是指在已知洁净级别或允许菌浓等条件下计算风量，其步骤是：一、正压洁净室送风量QⅠ计算1．乱流洁净室送风量计算Q1-1乱流洁净室——1000级、10000级、100000级、300000级的洁净室，送风量是以换气次数为准来计算的：QⅠ-1=KV式中：K——换气次数；V——洁净室净体积；N——非单向流洁净室稳定含尘浓度；G——洁净室内单位体积发尘量；M——室外空气含尘浓度；S——回风量与送风量之比；ηH——回风通路上过滤器的总效率；ηX——新风通路上过滤器的总效率。
我国《洁净厂房设计规范》（GB 50073-2001）中明确规定了不同级别的非单向流洁净室洁净送风量计算所需的经验换气次数，见下表：注：①换气次数适用于层高小于4.0m的洁净室。
二、系统送风量QⅡ计算系统送风量应在洁净室送风量基础上再加上系统漏风量。
对于严格按《洁净室施工及验收规范》制作安装的风道系统和空调设备，建议其漏风率取下表数值：洁净度级别漏风率（%）系统空调设备总计εΣ低于1000级1000级到低于100级等于或高于100级421211422空气洁净度等级GB 50073-2001 ISO/DIS 14644—4 医药洁净厂房设计规范6级（1000级）50～60 25～567级（10000级）15～25 11～25 ≥258级（100000级）10～15 3.5～7 ≥159级（1000000级）10～15 3.5～7 ≥12式中：ΣQⅠ为各洁净室送风量之和。
三、系统新风量QⅢ计算1．满足卫生要求洁净室所需的新风量Q1（1）对于室内无明显有害气体发生的一般情况，按《洁净厂房设计规范》每人每小时新风量不得小于40m3计算：Q1-1=人数40 m3/h。
风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
精品文档表6-2-1 一般通风系统中常用空气流速（m/s ）类 别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯 薄 钢板、混凝土砖等 6～1 4 4～122～8 2～61.5～3.5 1.5～3.02.5～3.5 2.0～3.05.5～6.5 5～6工业辅助及民用建筑自然通风 机械通风0.5～1.0 5～80.5～0.72～50.2～1.0 2～4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60新风入口 3.5～4.0 4.0～4.5 5.0～6.0 总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0 无送、回风口的支管3.0～4.05.0～7.06.0～8.0有送、回风口的支管2.0～3.0 3.0～5.0 3.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13 焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。
简易洁净空调风管漏风量测试计算方法摘要:现行洁净空调风管漏风量测试计算十分复杂,难以适应施工现场测试要求,笔者通过实践,对计算过程进行了一系列简化,提出了漏风量测试简化式,并经验证其累计误差在2 %之内,对中低压洁净空调风管漏风量测试覆盖率为92 % ,从而使现场测试具备现实性。
关键词:洁净空调风管;漏风量测试;简化1 序言按GB50243 - 97《通风与空调工程施工及验收规范》之规定,洁净空调风管系统安装完毕后应进行漏风量测试。
目前,一般中小型安装施工企业对洁净系统风管的严密性测试,仍沿用漏光法检查。
少数施工单位开发了供现场使用的漏风量测试装置,通过测取节流元件前后压差,然后代入通用计算公式,求取系统漏风量,其主要计算公式为〔1〕:Q = 3600εαAn2ρΔP (1)式中: Q —流过节流元件的流体流量(即系统漏风量) ,m3/ h ;ε—空气流束膨胀系数;α—节流元件流量系数;An —孔板开口面积,m2 ;ρ—空气密度,kg/ m3 ;ΔP —孔板前后压差,Pa 。
按GB50243 - 97 之要求,上述ε、α、An、ρ、ΔP等五个参数皆为不确定值,必须依据现场实际情况逐一通过计算确定。
洁净空调风管漏风量测试中的节流元件流量系数α之求得,更需进行一系列复杂计算方可求取。
笔者对苏州市第一人民医院等单位18 个独立洁净室测试结果进行了调查,其结果见表1。
风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
表6-2-1 一般通风系统中常用空气流速（m/s ）类别 风管材料干管 支管 室内进风口 室内回风口新鲜空气入口 工业建筑机械通讯 薄 钢板、混凝土砖等 6～1 4 4～12 2～8 2～6 1.5～3.5 1.5～3.0 2.5～3.5 2.0～3.05.5～6.5 5～6工业辅助及民用建筑自然通风 机械通风0.5～1.0 5～8 0.5～0.72～50.2～1.0 2～4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60新风入口 3.5～4.0 4.0～4.5 5.0～6.0总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0无送、回风口的支管 3.0～4.0 5.0～7.0 6.0～8.0有送、回风口的支管 2.0～3.0 3.0～5.0 3.0～6.0 表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17粘土13 16石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13 焦炭粉尘14 18 谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。
风管风量计算方法一般建筑物内的空气流速一般为2-5m/s，而工业厂房内的空气流速则可达到8-15m/s。
例如，风量为4万，风速为9m/s，那么风管尺寸为1500*800.4．根据所需的风管尺寸，可以计算出所需的风口和排烟口尺寸。
具体的计算公式可以参考采暖通风设计规范消声部分，或者其他相关的暖通基础知识研究文档。
1.计算圆形风管展开面积时，使用公式F = π * D * L，其中F为展开面积，D为圆管直径，L为管道中心线长度。
矩形管的长度按照周长乘以管道中心线.风管长度的计算以施工图示中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占长度。
4.整修通风系统时，设计采用渐缩管均匀送风者，圆形风管按平均直径计算，矩形风管按平均周长计算。
9.薄钢板通风管道、净化通风管道制作安装时，定额内不包括法兰、加固框和吊托支架，需要另行计算。
10.不锈钢通风管道、铝板通风管道制作安装时，定额内不包括法兰和吊托支架，其工程量以“公斤”为计量单位，另行计算，执行相应定额。
11.塑料通风管道制作安装时，定额内不包括吊托支架，其工程量以“公斤”为计量单位，执行相应定额。
