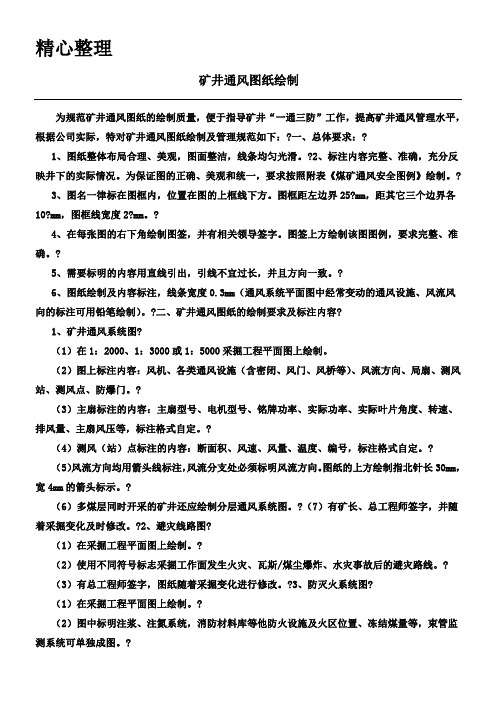

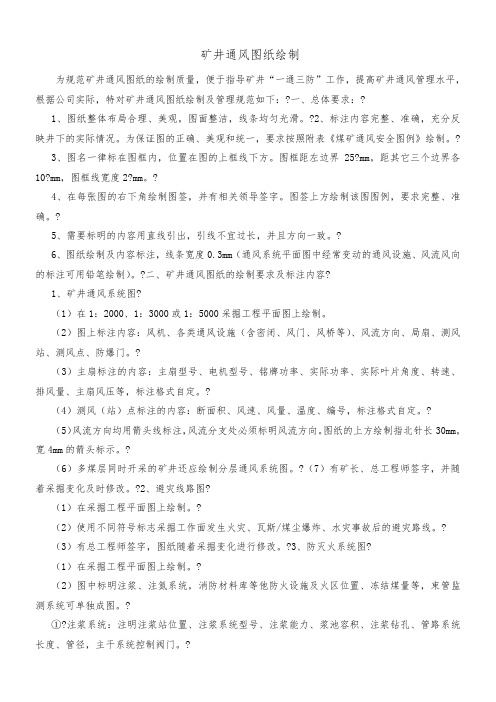

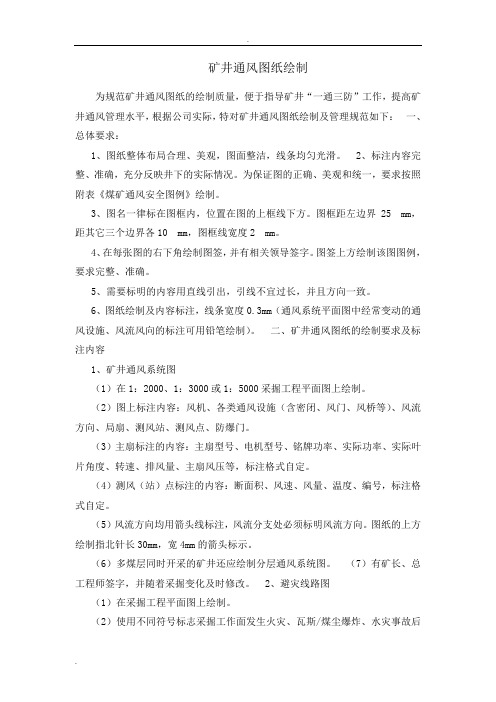

矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：?一、总体要求：?1、图纸整体布局合理、美观，图面整洁，线、标注内容完整、准确，充分反映井下的实际情况。
?（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线）有总工程师签字，图纸随着采掘变化进行修改。
?（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
?①?注浆系统：注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径，主干系统控制阀门。
?②?注氮系统：注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
?③?束管监控系统：注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
?（?①②1）不小（（Z轴（（0.6mm（6（（并联分支可用一条等效分支代替，可并为一个节点。
?（5）网路图一般采取垂直放置，其进风段在下方，用风段在中间，回风段在上方，形状为团形。
?（4）图上标注内容：主扇、节点编号、巷道名称及采掘工作面编号、火区、控制火区的设施。
图框距左边界25 mm，距其它三个边界各10 mm，图框线、在每张图的右下角绘制图签，并有相关领导签字。
6、图纸绘制及内容标注，线mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤米乐M6 米乐平台尘爆炸、水灾事故后的避灾路线）有总工程师签字，图纸随着采掘变化进行修改。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线、标注内容完整、准确，充分反映井下的实际情况。
图框距左边界25mm，距其它三个边界各10mm，图框线、在每张图的右下角绘制图签，并有相关领导签字。
6、图纸绘制及内容标注，线mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线）有总工程师签字，图纸随着采掘变化进行修改。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
图框距左边界25 mm，距其它三个边界各10 mm，图框线、在每张图的右下角绘制图签，并有相关领导签字。
6、图纸绘制及内容标注，线mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线）有总工程师签字，图纸随着采掘变化进行修改。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
6、图纸绘制及内容标注，线mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线）有总工程师签字，图纸随着采掘变化进行修改。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
设施宽度2毫米，高度3毫米6 正反风门深红色同上，且正反风门间距0.5毫米7 永久密闭绿色密闭墙宽度2毫米，与巷道平齐图例宽12mm高1mm图例宽12mm高3mm图例宽12mm高6mm设施宽3mm图例宽12mm高6mm设施宽2mm图例宽12mm高6mm设施宽5mm图例宽12mm密闭宽2mm图例宽12mm高6mm图例宽12mm单侧1/3巷宽8 临时密闭深红色设施高度3毫米,宽2毫米9 风桥红蓝色箭头宽度和高度均为10毫米10局部通风机○F深红色直径3毫米,F为仿宋11 风筒深红色风筒每节长3毫米，高1毫米。
设施宽度2毫米，高度3毫米13 防爆门深红色防爆门宽度同上，箭头宽3毫米；设施高度3毫米14 变电所○N深红色直径3毫米,仿宋15 绞车房○W深红色直径3毫米,仿宋16 节点编号○37深红色系统图中直径3毫米,网络图中6毫米,仿宋17 炸药库深红色宽度4毫米，高度4毫米18 火区○火红色直径3毫米,仿宋19 非常仓库○非红色直径4毫米2 0 离心式主要通风机深红色宽度6毫米，高度6毫米药图例宽12mm高6mm设施宽2mm图例宽12mm高8mm图例直径6mm图例宽12mm高3mm图例宽12mm高6mm设施宽2mm图例宽12mm高6mm门宽2mm图例直径6mm图例直径6mm图例直径6mm图例直径6mm图例宽6mm高6mm图例直径6mm图例宽6mm高6mm21 轴流式主要通风机深红色宽度12毫米，高度6毫米2 2 栅栏深红色宽度2毫米，高度3毫米2 3 防火门深红色宽度2毫米，高度3毫米2 4 避难硐室深红色采用直径3毫米圆,“避”字为仿宋2 5 调节风门深红色设施宽度3毫米，高度6毫米2 6 正反向调节风门深红色设施宽度3毫米，高度6毫米图例宽12mm高6mm图例宽2mm高6mm图例宽2mm高6mm。
矿井通风系统㈠概念矿井通风系统是矿井主要通风机的工作方法、通风方式和通风网络的总称.㈡矿井主要通风机的工作方法1.抽出式通风（也称负压通风）:是将主要通风机安设在出风井井口附近，并用风硐使它和出风井筒连接,同时将出风井口封闭.当主要通风机运转时，造成风硐中空气压力低于大气压力,迫使空气从进风井口进入井下,再由出风井排出，井下空气压力低于大气压力。
五、矿井漏风及其危害㈠矿井漏风的含义矿井漏风是指在矿井通风中,进入井巷的风流未达到用风地点 , 而通过通风构筑物的缝隙、采空区、煤柱裂隙及地表塌陷裂缝等直接渗透到回风巷或地面的现象.㈡矿井漏风的危害1.漏风使工作地点风量减少,可能造成瓦斯积聚、空气温度升高、气候条件恶化，这不仅影响工人的劳动效率,而且影响工人的身体健康和矿井安全。
漏风使矿井通风系统复杂化,降低了通风系统的稳定性、可靠性,影响井下风流控制和调节效果。
采空区等处的漏风易造成煤炭自然发火，而地表塌陷区风量的漏入,会将采空区有害气体带入井下，直接威胁采掘工作面的安全生产。
六、采区通风㈠采区通风系统的构成采区通风系统是矿井通风系统的组成部分,它是指矿井风流从主要进风巷进入采区，流经采掘工作面、硐室和其他用风地点后,排至矿井主要回风巷的整个线。
轨道上山进风、输送机上山回风的采区通风系统:新风由水平运输大巷及采区下部车场→轨道上山→采区中部车场→区段运输平巷→回采煤工作面→（输送机上山）→采区回风石门排出矿总回风巷(井)。
1：2000平面图在巷道中间划；1：5000平面图风流与巷道间隔1mm。（网络图只划风流方向）。
1:2000平面图在巷道中间划；1:5000平面图风流与巷道间隔1mm。（网络图只划风流方向）。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线、标注内容完整、准确，充分反映井下的实际情况。
图框距左边界25 mm，距其它三个边界各10 mm，图框线、在每张图的右下角绘制图签，并有相关领导签字。
6、图纸绘制及内容标注，线mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线）有总工程师签字，图纸随着采掘变化进行修改。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
矿井通风系统图纸绘制及图例————————————————————————————————作者：————————————————————————————————日期：ﻩ矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平,根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线、标注内容完整、准确,充分反映井下的实际情况。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：?一、总体要求：?1、图纸整体布局合理、美观，图面整洁，线、标注内容完整、准确，充分反映井下的实际情况。
图框距左边界25?mm，距其它三个边界各10?mm，图框线（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线）有总工程师签字，图纸随着采掘变化进行修改。
?（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
?①?注浆系统：注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径，主干系统控制阀门。
?②?注氮系统：注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
?③?束管监控系统：注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
?（2）图中标明防尘管路、静压水池、各类防尘设施（隔爆水棚、防尘水幕）、截止阀位置。
?②?1）不小（2（3Z轴平行，X（4（50.6mm（66（1（2（4?（5）网路图一般采取垂直放置，其进风段在下方，用风段在中间，回风段在上方，形状为团形。
?（2）以进风井口为零点，坐标轴上要标明压能值及其正负号，单位为Pa。
1 进风风流红色1：2000平面图在巷道中间划；1：5000平面图风流与巷道间隔1mm。
2 回风风流蓝色1:2000平面图在巷道中间划；1:5000平面图风流与巷道间隔1mm。
11 局部通风机红色1：5000平面图及立体示意图直径3mm，1：2000平面图直径4mm。
甲烷传感器绿直径＝8，线mm 一氧化碳传感器红直径＝8，线mm 风速传感器黑直径＝8，线mm 负压传感器黄直径＝8，线mm 温度传感器紫直径＝8，线mm 设备开停传感器蓝直径＝8，线mm 馈电传感器红直径＝8，线mm 风门开关传感器蓝直径＝8，线mm
